阀门位置变送器(YHW) |
|
YHW-2 |
YHW-4 |
|
查看说明书
说明书下载 |
查看说明书
说明书下载 |
|
概述:
在过程控制中，阀门的实时开度0~100%常用4~20mA来表示，供上位控制系统读出。为了这个目的，我公司研制生产了电动阀门阀位变送器，将其用在电动阀门或带有机械减速装置的手动阀门（带信号头的手动阀门）上可以方便地与自动化仪表、PC机、PLC等配合组成监控系统。 |
概述:
在过程控制中，阀门的实时开度0~100%常用4~20mA来表示，供上位控制系统读出。为了这个目的，我公司研制生产了四线式电动阀门阀位变送器，将其用在电动阀门、电动执行器或带有机械减速装置的手动阀门（带信号头的手动阀门）上可以方便地与自动化仪表、PC机、PLC等配合组成监控系统。 |
|
技术数据:
1. 工作电压：≤24VDC
2. 阀位电位器阻值：560Ω~10KΩ
3. 精度（取决于所配用的阀位电位器及阀门电动装置的精度）
4. 负载阻抗：≤820Ω（DC24V时）
Ri≤(电源电压-7.5)/0.02
5. 独立线性度：优于0.5%
6. 工作环境温度：-25~85℃
|
技术数据:
1. 工作电压：220VAC±10%
2. 阀位电位器阻值：560Ω~5KΩ
3. 设计精度：优于0.5%（综合精度取决于所配用的阀位电位器及阀门电动装置的精度）
4. 独立线性度：优于0.5%
5. 负载阻抗：≤750Ω
6. 工作环境温度：-25~85℃
7. 平均温度系数：≤100PPM/℃
|
|

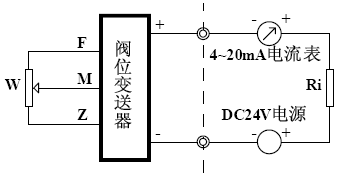

YHW-2接线图： |

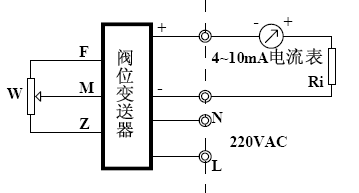

YHW-4接线图： |
|
 |
 |
